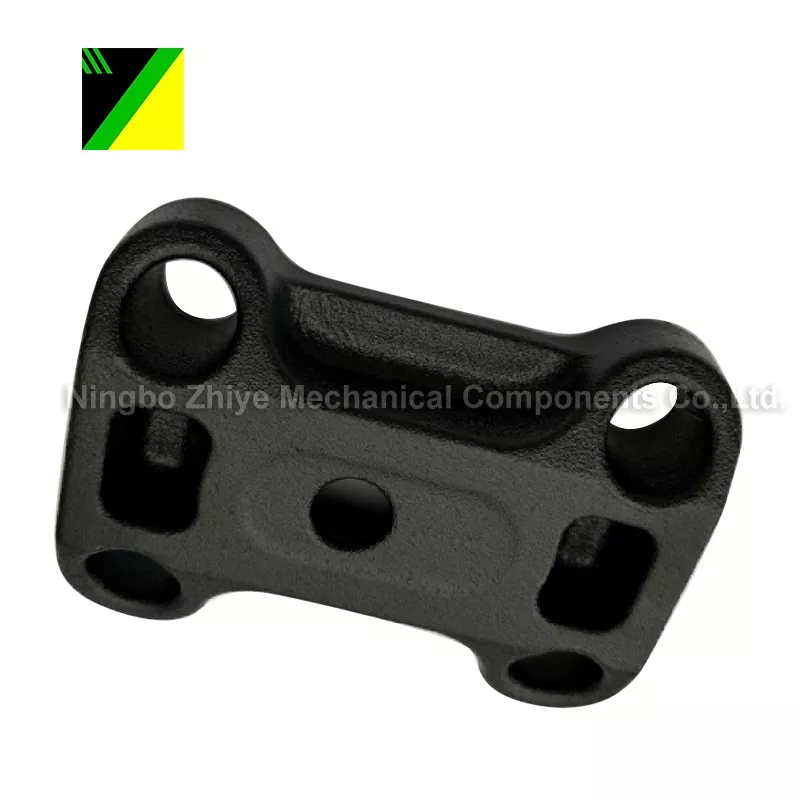

Εόλκιμος Χαμένος Αφρός Σιδήρου

Επένδυση πλάκας χύτευσης κάτω

Υλικό: 70-50-05

Διαδικασία: Απώλεια χύτευσης αφρού

Μεικτό βάρος: 4.825 kg

Χύτευση αφρού

Πεδίο εφαρμογής: Μηχανήματα κατασκευών

Επεξεργασία επιφάνειας: Αντισκωριακό υγρό, επίστρωση μαύρης σκόνης

Το προϊόν απαιτεί θερμική επεξεργασία

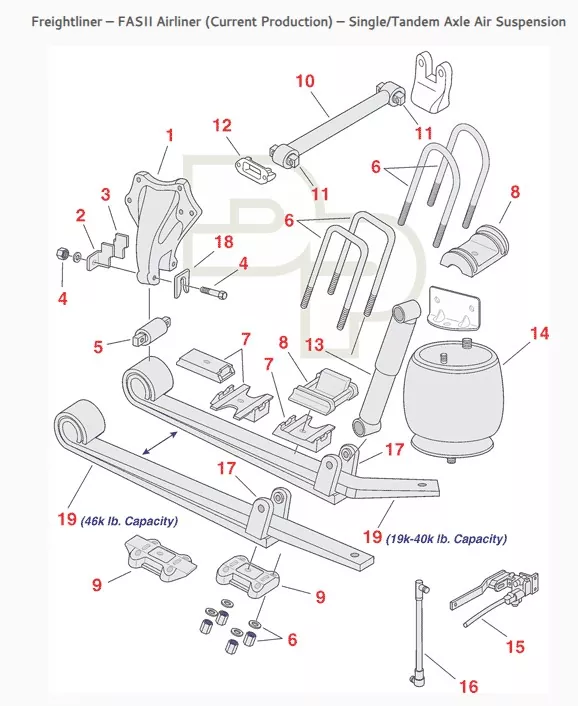

Συγκεκριμένη θέση εφαρμογής του προϊόντος (βλ. αναλυτική προβολή 9):

(Σύστημα ανάρτησης φορτηγών φορτηγών)

Εφαρμογή προϊόντος: Φορτηγά

Οι εφαρμογές της χύτευσης με εξάτμιση (επίσης γνωστή ως χύτευση πλήρους καλουπιού ή χύτευση χαμένου αφρού) περιλαμβάνουν:

I. Ισχύοντα Υλικά Χύτευσης

Η χύτευση με χαμένο αφρό έχει ευρεία συμβατότητα με διάφορα υλικά, καλύπτοντας σχεδόν όλα τα μεταλλικά χυτά και είναι ιδιαίτερα κατάλληλη για τα ακόλουθα υλικά:

1. Χυτοσίδηρος

Αυτός είναι ο πιο ευρέως χρησιμοποιούμενος τύπος υλικού, συμπεριλαμβανομένου του γκρίζου χυτοσιδήρου, του όλκιμου σιδήρου και του ελατό χυτοσίδηρου.

Πλεονεκτήματα: Η θερμοκρασία χύτευσης του χυτοσιδήρου (περίπου 1300-1450℃) είναι εξαιρετικά συμβατή με τη θερμοκρασία εξάτμισης του σχεδίου αφρού (EPS, STMMA, κ.λπ.), επιτρέποντας την εύκολη αφαίρεση των προϊόντων εξάτμισης και μειώνοντας ελαττώματα όπως πορώδες και εγκλείσματα σκωρίας.  Επιπλέον, τα μέρη από χυτοσίδηρο συχνά απαιτούν πολύπλοκες εσωτερικές κοιλότητες (όπως σώματα βαλβίδων και σώματα αντλιών) και η ικανότητα σχηματισμού σχεδόν διχτυού της διαδικασίας χύτευσης αφρού μειώνει την επακόλουθη κατεργασία.

Τυπικά προϊόντα: Μπλοκ κινητήρων αυτοκινήτων, κυλινδροκεφαλές, πολλαπλές εξαγωγής, κλίνες εργαλειομηχανών και βαλβίδες σωλήνων.

2. Κατηγορία χυτού χάλυβα

Κατάλληλο για χύτευση χάλυβα μεσαίου και χαμηλού άνθρακα και χάλυβα χαμηλού κράματος. Απαιτείται προσεκτικός έλεγχος της διαδικασίας για χάλυβα υψηλής περιεκτικότητας σε άνθρακα και χάλυβα υψηλής κραματοποίησης.

Σημεία που πρέπει να σημειωθούν: Η χύτευση χάλυβα περιλαμβάνει υψηλές θερμοκρασίες έκχυσης (περίπου 1500-1650℃), οι οποίες μπορούν εύκολα να οδηγήσουν σε υπερβολική θερμική αποσύνθεση του αφρού και στη δημιουργία μεγάλης ποσότητας αιθάλης.  Επομένως, είναι απαραίτητο να βελτιστοποιηθεί η διαπερατότητα της επικάλυψης και του συστήματος πύλης (όπως η χρήση εξαγωγής αρνητικής πίεσης) για να αποφευχθούν ελαττώματα εμπλουτισμού άνθρακα.

Τυπικά προϊόντα: Αντίβαρα για μηχανήματα κατασκευής, φλάντζες αιολικής ενέργειας, εξαρτήματα ανθεκτικά στη φθορά για μηχανήματα εξόρυξης.

II. Εφαρμοστέες Κατασκευές και Διαστάσεις Χύτευσης

1. Εφαρμοστέες Κατασκευές Χύτευσης

Σύνθετα χύτευση εσωτερικής κοιλότητας/καναλιού: Δεν απαιτούνται πυρήνες άμμου (σε αντίθεση με την παραδοσιακή χύτευση άμμου που απαιτεί αφαίρεση του πυρήνα) και η χύτευση μπορεί να διαμορφωθεί απευθείας χρησιμοποιώντας ένα σχέδιο αφρού, όπως μπλοκ κυλίνδρων κινητήρα με περίπλοκες διόδους λαδιού, σώματα βαλβίδων πολλαπλών κοιλοτήτων και εξαρτήματα σωλήνων ακανόνιστου σχήματος.

Χύτευση ακανόνιστης/ασύμμετρης δομής: Η παραδοσιακή χύτευση με άμμο είναι επιρρεπής σε κακή ευθυγράμμιση μούχλας και φλας λόγω διαχωριστικών γραμμών. Η χύτευση αφρού χαμένου δεν έχει διαχωριστικές γραμμές, διασφαλίζοντας την ακρίβεια σχήματος, όπως πλήμνες ανεμογεννητριών και περιβλήματα πίσω άξονα του αυτοκινήτου.

Κυρίως μικρού και μεσαίου μεγέθους εξαρτήματα: Τυπικά ζυγίζουν 0,1-50 kg (π.χ. καπάκια άκρου κινητήρα, εξαρτήματα βαλβίδων), με ακρίβεια διαστάσεων που φτάνει τους βαθμούς CT7-CT9 και τραχύτητα επιφάνειας Ra6,3-12,5μm, μειώνοντας την επακόλουθη κατεργασία (η μηχανική κατεργασία μπορεί να μειωθεί σε 1-3mm για την παραδοσιακή άμμο, μπορεί να μειωθεί σε 1-3mm χύτευση).

Προσαρμοστικότητα σε μεγάλα εξαρτήματα: Δυνατότητα παραγωγής μεγάλων εξαρτημάτων βάρους 100-500 κιλών (π.χ. κλίνες εργαλειομηχανών, βάσεις μηχανημάτων μηχανικής), αλλά απαιτεί μεγαλύτερα κιβώτια άμμου, ισχυρότερα συστήματα αρνητικής πίεσης και πιο σταθερές διαδικασίες χύτευσης αφρού (για αποφυγή παραμόρφωσης αφρού). Τα πολύ μεγάλα εξαρτήματα (>500kg) είναι λιγότερο συνηθισμένα λόγω της δυσκολίας συναρμολόγησης του αφρού και της δυσκολίας εξάντλησης των προϊόντων εξάτμισης κατά τη διάρκεια της έκχυσης.

III. Κύρια Βιομηχανίες Εφαρμογών

Με βάση την καταλληλότητα των υλικών και της δομής που αναφέρθηκαν παραπάνω, οι βασικές βιομηχανίες εφαρμογής για χύτευση χαμένου αφρού περιλαμβάνουν:

Αυτοκινητοβιομηχανία και Ανταλλακτικά

Αυτό αντιπροσωπεύει το μεγαλύτερο ποσοστό (περίπου 40%-50%), κυρίως παράγοντας μπλοκ κινητήρα, κυλινδροκεφαλές, πολλαπλές εξάτμισης, περιβλήματα κιβωτίου ταχυτήτων, περιβλήματα πίσω άξονα, τύμπανα φρένων κ.λπ.

Βιομηχανία Μηχανημάτων Κατασκευών

Αυτό περιλαμβάνει την παραγωγή αντίβαρων, πλακών τροχιάς, υδραυλικών σωμάτων βαλβίδων, σωμάτων αντλιών κ.λπ., ως επί το πλείστον κατασκευασμένα από χυτοσίδηρο ή χάλυβα χαμηλής περιεκτικότητας σε κράμα.  Αυτά τα μέρη έχουν συχνά πολύπλοκες εσωτερικές κοιλότητες και η χαμένη χύτευση αφρού απλοποιεί τη διαδικασία παραγωγής (δεν απαιτούνται πυρήνες άμμου), μειώνοντας το κόστος.

Γενική Βιομηχανία Μηχανημάτων

Αυτό περιλαμβάνει κλίνες εργαλειομηχανών, εξαρτήματα αντλιών και βαλβίδων, εξαρτήματα συμπιεστή κ.λπ., που απαιτούν εγγυημένη αντοχή χύτευσης και απόδοση στεγανοποίησης. Το χαρακτηριστικό χωρίς πυρήνα άμμου της χαμένης χύτευσης αφρού μειώνει ελαττώματα όπως πόρους και εγκλείσματα άμμου που προκαλούνται από πυρήνες άμμου.

Βιομηχανίες σιδηροδρομικής διαμετακόμισης και αιολικής ενέργειας

Αυτό περιλαμβάνει την παραγωγή εξαρτημάτων φορείων για τρένα/μετρό υψηλής ταχύτητας (κράμα αλουμινίου ή χυτοσίδηρο) και κόμβους ανεμογεννητριών (όλκιμο σίδηρο). Αυτά απαιτούν χύτευση μεγάλου μεγέθους, υψηλής ακρίβειας με σταθερές μηχανικές ιδιότητες. Η χαμένη χύτευση αφρού μπορεί να βελτιώσει την πυκνότητα χύτευσης μέσω του ελέγχου αρνητικής πίεσης.

Γιατί να μας επιλέξετε;

● Με την ενιαία υπηρεσία μας, η εταιρεία μας μπορεί να ενσωματώσει διαδικασίες χύτευσης, μηχανικής κατεργασίας και επιφανειακής επεξεργασίας, εξαλείφοντας τον κατακερματισμό της εφοδιαστικής αλυσίδας.

● Ευέλικτο σχεδιασμό παραγωγής για επείγουσες παραγγελίες

● Η επαγγελματική τεχνική ομάδα μας μπορεί να χειριστεί και να παρέχει σύνθετα χυτά.

● Ένας προμηθευτής που δίνει προτεραιότητα στην ποιότητα, παρέχοντας προϊόντα υψηλής ποιότητας.

Q&A:

Ε: Πώς μπορώ να λάβω μια προσφορά από το εργοστάσιό σας;

A：Για να σας παρέχουμε μια ακριβή προσφορά, χρειαζόμαστε ένα συμπαγές μοντέλο 3D CAD του σχεδίου σας.

Ε: Ποιες μορφές των σχεδίων μπορούν να γίνουν δεκτές;

Α: Δεχόμαστε τις ακόλουθες μορφές αρχείων:

- Εγγενή αρχεία SolidWorks (.sldprt) ή ProE (.prt).

- Στερεά μοντέλα 3D CAD που εξάγονται σε μορφές IGES (.igs), STEP (.stp) ή Parasolid (x_t ).

Παρέχοντας ένα μοντέλο 3D CAD υψηλής ποιότητας, μπορούμε να προσφέρουμε συγκεκριμένη τιμολόγηση.

Ε: Μπορείτε να κατασκευάσετε προϊόντα με βάση δείγματα;

Α: Ναι, μπορούμε να αναπτύξουμε δείγματα τοπογραφώντας και αντλώντας από τα πραγματικά δείγματα που παρέχονται από τους πελάτες.

Ε: Δοκιμάζετε όλα τα αγαθά πριν από την παράδοση;

Α: Απολύτως! Όλα τα προϊόντα ελέγχονται 100% πριν από την αποστολή για να διασφαλιστεί ότι λαμβάνετε αξιόπιστα ανταλλακτικά.

Ε: Μπορώ να ελέγξω τα προϊόντα πριν από την παράδοση;

Α: Ναι. Μπορείτε να κάνετε μια επίσκεψη στο εργοστάσιό μας μόνοι σας ή να ζητήσετε από τον συνάδελφό σας να έρθει ή να αναθέσετε σε μια τρίτη εταιρεία επιθεώρησης να κάνει τον έλεγχο πριν από την παράδοση.
